LED Specification

OVAL 5mm Lamp_R

OVAL 5mm  Lamp_G

OVAL 5mm Lamp_B

LED Type NO

DIP 546

DIP 546

DIP 546

亮度@20mA(mcd)

1000

2800

500

波長 (nm)

620~625

520~525

465~470

視角(2θ1/2)

110/40

110/40

110/40

顯示模組參數

規格明細

像素點距 Pixel Pitch

16mm

模組解析 Module Resolution

16 x 16 Pixel

像素結構 Pixel Configuration

1R1G1B

驅動元件 LED Driver

16 Bit

驅動方式 Driving Method

1/4 Scan Constant Current

模組尺寸 Module Panel Size

256mm x 256mm

環境係數 Front Module Weather Proof

IP65

模組重量 Module Panel Weight

1.15Kg

最佳視距 Option Distance

>15M

工作電壓 Working Voltage

DC +5V

最大負載 Max Working Consumption

30Watt

使用壽命 Life Time

>75,000.Hours

工作溫度 Operating Environment Temperature

-20℃~50℃

工作溼度 Operating Humidity

0~95%

單點亮度 Brightness Per Pixel

1600 mcd

模組材質 Material Of  Module Frame

PC

機箱規格說明

規格明細

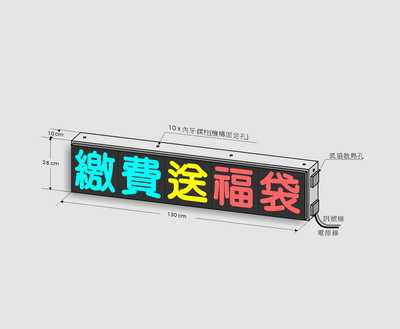

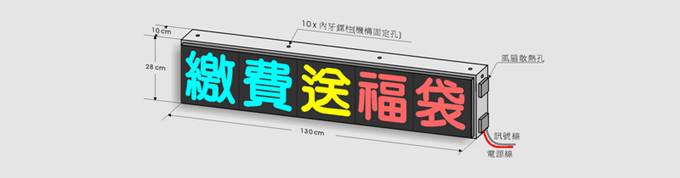

箱體尺寸 Cabinet Dimension (HxWxD)

130 x 28 x 10 (cm)

箱體解析 Cabinet Resolution

80 x 16 Pixel – Double Sides

箱體材質 Cabinet Material

Iron

箱體塗裝 Cabinet Anti-Rust Processing

With Outdoor's Powder Coating

箱體重量 Cabinet Weight

30 Kg

箱體顏色 Cabinet Color

Black

環境係數 Front Module Weather Proof

IP65

最大負載 Max Power Consumption

250 Watts

平均負載 Average Power Consumption

150 Watts

訊號連接線 Signal’s Cable Between Cabinet

RJ-45；RS-232；USB Cable

散熱系統 Cooling System

With Two DC Fan

可視角度 Viewing Angle(H/V)

110/40 Degree @ 1/2 Brightness

系 統 功 能 明 細

規 格

存儲容量Storage Capacity

500Mb ； 4096灰度等級

節目數量Number of programs

支援多個節目，每個節目支援多個區域同時播放。

視頻格式Video Format

AVI,WMV,MPG,MOV,DAT,VOB,MP4,FLV等

炫彩邊框Colorful Borders

支持多種炫彩邊框效果

資訊類型Type of information

 文本、圖片、動畫、倒計時、正計時、支持GIF,SWF等

播放模式Play Mode Format

輪流播放、定時長播放，支援按日期段、時間段、星期定時播放

時間顯示Time display format

時間顯示 錶盤時鐘、文字時鐘，時間帶秒，可調字體大小

通訊方式Signal’s Cable Between Cabinet

互聯網；RJ-45；RS-232；USB Cable

亮度調節Brightness Control

8級亮度，支持手動調亮，支援多個時間段定時調亮度

螢幕開關Screen switch

手動開關；支援時間段定時開關

電源參數DC Operating Power Voltage

+5V直流(4.5V～6V)，正常工作功耗小於0.5W

工作溫度Operating Environment Temperature

-30℃～70℃

電腦系統 PC Operating System

MS Windows Series Product
